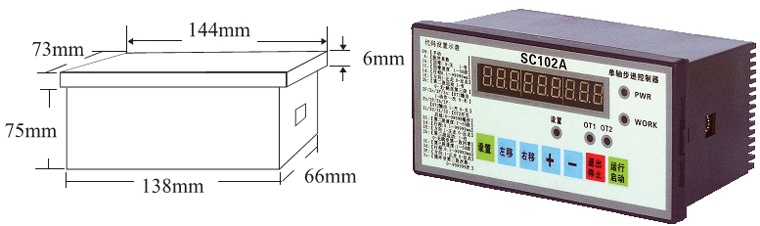

| 5个指示灯：
○ PWR ----通电时亮灯
○ WORK ----运行工作时亮
○ 设置 ----设置参数时灯亮
○ OT1 ----电子开关1有效时亮灯
○ OT2 ----电子开关2有效时亮灯
7个面板按键(分配及功能如下示)：
设置 ----进入手动移动状态,参数设置时下翻参数项功能
左移 ----手动状态时手动正走, 参数设置时左移光标功能
右移 ----手动状态时手动反走, 参数设置时右移光标功能
+ - ----参数设置时增减参数数值功能
退出/停止 ----参数设置时上翻参数项,运行中按1次暂停(按启动继续往下工作)/2次清零退回待机功能((跟外接“STOP/CLR”相同)
运行/启动 ----参数设置时退出设置,待机时触发启动运行工作(跟“RUN/STAR”相同)
带前后两个硬限位(长开型,低电平有效即感应后由24V变成0V有效)；
开关OT1、OT2可外接负载：24V\0～400mA；
一. 设置设置及软件功能应用
分3段(1段为回零定位，2、3段为工作运动)及循环运动设置,每段包括:进给
量、运行方向、开关OT1 OT2、段间延时、总循环次数
按“设置”分别进入手动和参数设置项下翻,“左移” “右移” 移光标 ,“+”“-”修改数值,
“退出/启动” 参数设置项上翻,“运行/启动”退出设置进入待机状态
“AUN 00”手动移动模式： 按“设置”进入、按“+”或“-”键向前或向后发脉冲
“A” 脉冲系数 : 2、3段公用(驱动器设定的细分脉冲数÷传动轴螺距或周长)
“1b” 第一段回零 :0---无回零定位直接跳至第二段、 1---有回零工作
“1C” 第一段速度( 单位:段) : 1～50段
“1E” 第一段方向 :0----反走、 1----正走
“2b” 第二段运动 :0---无直接跳至第三段、 1---有运动
“2F” OUT1 :0---无、 1---有OT1电子开关动作50毫秒
“2H” OUT2 :0---关OT2无输出、 1---OT2开
“2L”开关后延时 :0～999999(毫秒 1秒=1000毫秒)
“2C” 第二段速度( 单位:段) : 1～50段
“2d” 第二段进给量(长度 单位:mm) :1～999999.9
“2E” 第二段方向 :0----反走、 1----正走
“2n” OUT1 :0---无、 1---有OT1电子开关动作50毫秒
“2P” OUT2 :0---关OT2无输出、 1---OT2开
“2U”段间延时 :0～999999(毫秒 1秒=1000毫秒)
“3b” 第三段运动 :0---无直接跳回第一段回零、 1---有运动
“3F” OUT1 :0---无、 1---有OT1电子开关动作50毫秒
“3H” OUT2 :0---关OT2无输出、 1---OT2开
“3L”开关后延时 :0～999999(毫秒 1秒=1000毫秒)
“3C” 第三段速度( 单位:段) : 1～50段
“3d” 第三段进给量(长度 单位:mm) : 1～999999.9
“3E” 第三段方向 :0----反走、 1----正走
“3n” OUT1 :0---无、 1---有OT1电子开关动作50毫秒
“3P” OUT2 :0---关OT2无输出、 1---OT2开
“3U”段间延时 :0～999999(毫秒 1秒=1000毫秒)
“3y”循环次数 :0～999999(循环至第二段的次数)

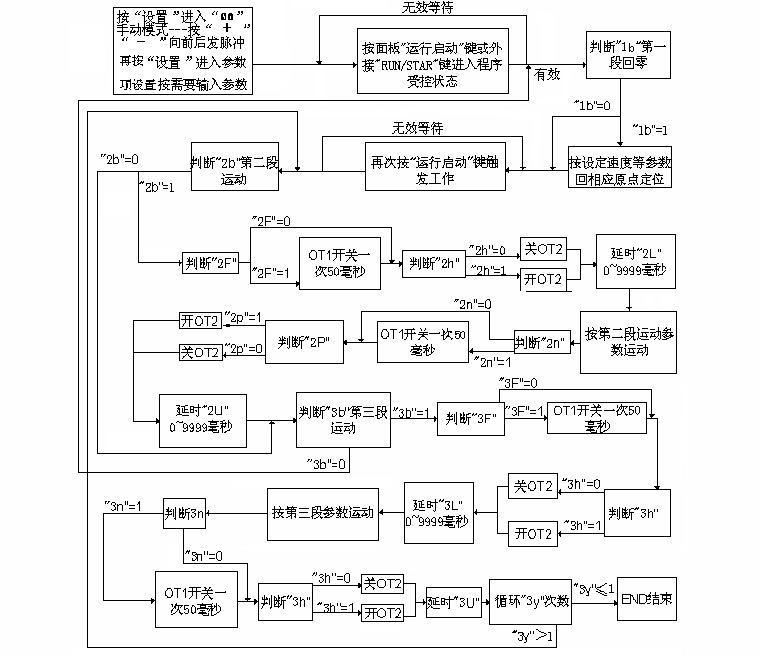

工作流程图:(见下图)
|
